مكملين معاكم أساس سليم وهنبدأ نتكلم انهرده عن

الأنظمة الانشائية والاختلافات بين الرسومات المعمارية والانشائية⚠️

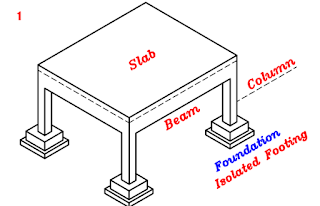

*فى البدايه هناك نظامين أساسيين فى البناء وهم:- النظام الهيكلى ويكون مسار الحمل من السقف إلى الكمرات ثم الأعمده ثم الأساسات وأخيرا التربة...شكل1🔴

ونظام الحوائط الحاملة ويكون مسار الحمل من السقف(البلاطه) الى الحائط ثم الأساسات التى تكون غالبا قاعدة شريطية تلتف بالحائط كاملا (Strip Footing)..شكل2🔵

*يفضل أن يكون عرض الحوائط الخارجية250مم (طوبة)لعزل الصوت والحرارة، أما الحوائط الداخلية فتكون 125 مم(نص طوبة) لزيادة مساحة الغرف...شكل3🔶

*فى المسقط الأفقى المعماري ما يتم تهشيره هو الأعمده فقط(لانها هى اللى بتشيل المبنى) وليست الحوائط

*عتب الشباك:-اذا لم ينتهى الشباك الى كمره فيتم عمل جزء خرسانة مسلحة لتتمكن من حمل الطوب أعلاه لأن الشباك غير مصمم لذلك وتكون أبعاده على حسب الحائط(نص طوبة..طوبة) ويفضل أن يكون مقطعه مربع...شكل4⭕️

*هناك ما يسمى بجلسة الشباك:- وهى المسافة من أرضية الغرفة إلى بداية الشباك..شكل5⚫️

*عادة يكون ارتفاع الباب 2.2 متر ويكون عرضه(9. م لباب شقه، 8. م حمام، 7. غرف ومطابخ)

*فى السلالم هناك ما يسمى بالقاعدة(going) وتكون من 26 الى 30 سم وهناك القائمه (Rice) وتكون من 15 ل18 سم..شكل6🔵

الى هنا تم الانتهاء من معلوماتنا لهذا الاسبوع..تابعونا دوما على هاشتاج أساس سليم عشان تشوفوا كل ج
